Ensaio de Resistência Superficial do Solo à Percussão

O que é o Ensaio de Resistência Superficial do Solo à Percussão?

O Ensaio de Resistência Superficial do Solo à Percussão, também conhecido como Ensaio de Reconhecimento de Solo por Percussão Manual ou "ensaio do soquete", é uma metodologia simples e eficaz para determinar a resistência de solos consistentes em camadas superficiais. É crucial para a fase de projeto de pequenas e médias edificações, oferecendo dados valiosos sobre a capacidade de suporte do solo antes da implantação das fundações.

Objetivo do Ensaio

O principal objetivo deste ensaio é determinar de forma simples e rápida a resistência superficial de solos consistentes. Esta informação é vital para engenheiros e arquitetos no dimensionamento de fundações rasas, como sapatas e baldrames, garantindo a segurança e estabilidade da estrutura.

Metodologia e Execução

Instrumentação Necessária

• Tripé (madeira, ferro ou outro material)
• Soquete com forma cilíndrica
• Balança
• Corda com baixa resistência de atrito
• Roldana
• Trena metálica
• Instrumentos para abertura de poços

Etapas do Ensaio

1. Abertura do Poço de Inspeção: Realiza-se a abertura de um poço de dimensão suficiente para o ensaio. A profundidade do poço deve corresponder à cota de assentamento efetiva da fundação. O fundo do poço é nivelado e todo material solto é removido.
2. Ensaio de Percussão:
   • Determina-se o peso do soquete com balança e monta-se o tripé com o soquete.

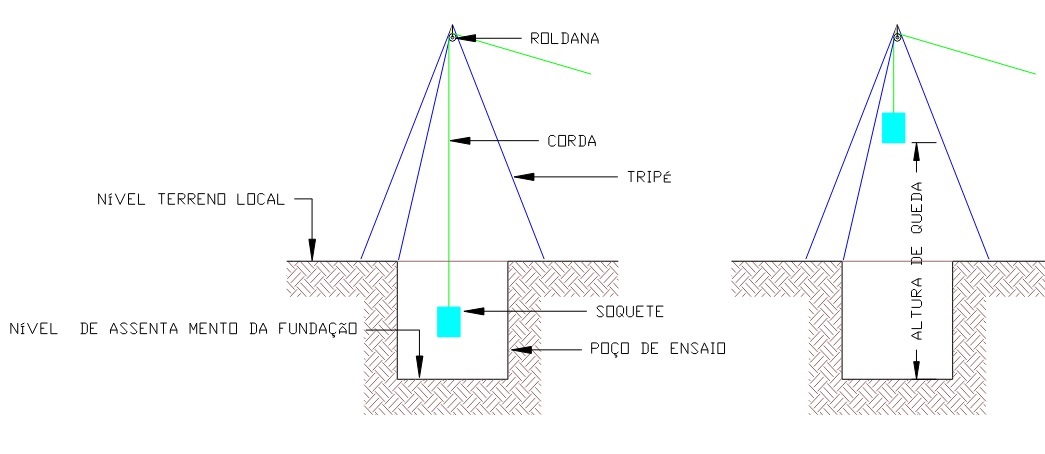

   • Define-se e anota-se a altura de queda do soquete (da base inferior do soquete até o fundo do poço), que deve ser mantida constante durante o ensaio. A figura 01 do anexo exemplifica o ensaio.

   • Queda Simples: O soquete é solto da altura determinada por no mínimo 10 e no máximo 20 vezes. As quedas devem acontecer todas no mesmo local, de maneira a determinar uma cava onde se medirá o recalque. Anota-se o número de quedas simples e o recalque ocasionado pelas batidas (profundidade específica causada no solo do fundo do poço), medido em centímetros e denominado "recalque da cava para queda simples".

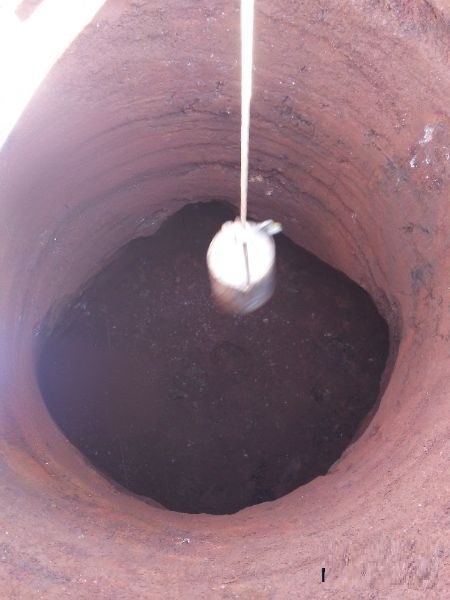

   • Queda Dupla: Em seguida, executa-se o mesmo número de quedas feitas anteriormente, no mesmo local da mesma cava. Desta maneira temos o que chamamos de queda dupla, ou seja, o número de batidas compreendido entre 20 e 40 quedas livres (sempre o dobro da queda simples). Anota-se o número de quedas duplo e o recalque ocasionado pelas batidas (total), também medido em centímetros e denominado "recalque da cava para queda dupla". A Figura 02 do anexo exemplifica o ensaio.

3. Determinação da Resistência Superficial: A resistência do solo será dada utilizando o programa SoloFácil.

O engenheiro deve analisar os dados e resultados. A quantidade de ensaios ficará a critério do Engenheiro, sendo aconselhável um número mínimo de 3 pontos.

Normas Técnicas Aplicadas

Embora este ensaio seja de caráter prático e auxiliar para a resistência superficial, a Unisolus sempre pauta seus serviços nas melhores práticas e normas técnicas correlatas da ABNT, garantindo a qualidade e segurança dos dados. Para a execução de sondagens de simples reconhecimento do solo com SPT, que é um ensaio de maior profundidade e normatização detalhada, a norma de referência é:

• ABNT NBR 6484 – Execução de sondagens de simples reconhecimento dos solos com SPT [cite: 2]

É importante ressaltar que a ABNT NBR 6484 se refere especificamente à Sondagem SPT. O ensaio de percussão manual, embora não possua uma norma ABNT específica para sua execução detalhada como descrito no material, é uma ferramenta prática para a avaliação superficial, e seus resultados devem ser interpretados por profissionais qualificados, como os da Unisolus, que conhecem as práticas e recomendações gerais da engenharia geotécnica.
